Contexte

Dans le cadre du Plan Loire Grandeur Nature (PLGN), la Direction Régionale de l’Environnement, de l’Aménagement et du Logement Centre-Val de Loire (DREAL Centre-Val de Loire) a procédé à la mise en œuvre d’un programme global de renforcement des levées de Loire, en particulier dans les départements du Loir-et-Cher, de l’Indre-et-Loire et du Maine-et-Loire. Afin d’accompagner les études de conception, la DREAL Centre-Val de Loire a fait réaliser des relevés topographiques et des relevés bathymétriques sur les levées de la Loire ainsi que la réalisation des plans et enquêtes parcellaires.

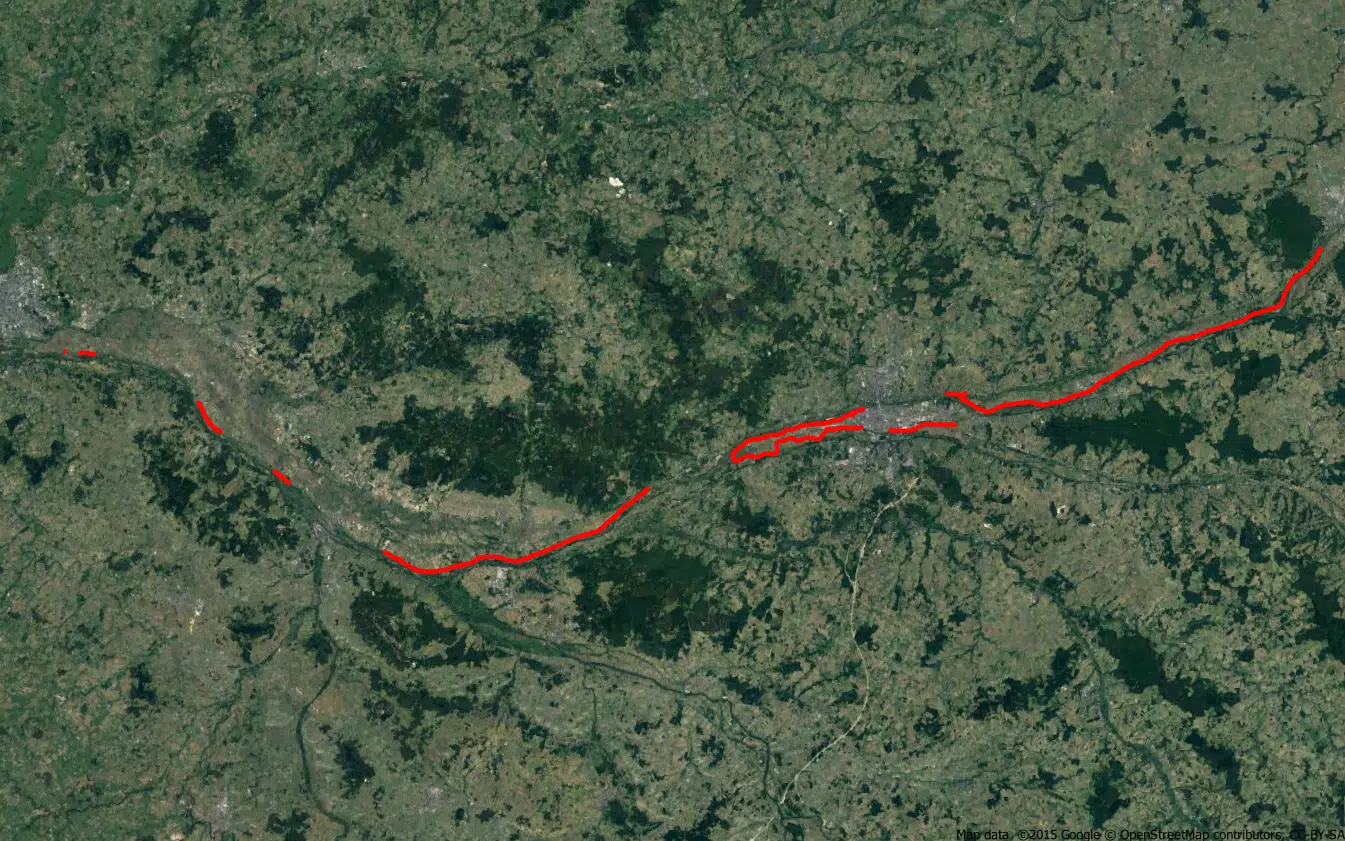

Les secteurs concernés sont les suivants :

  • Val de Cisse-Vouvray : de la commune de Blois à celle de Veuzain-sur-Loire pour le Loir-et-Cher (41) et de la commune de Cangey à Vouvray pour le département de l’Indre-et-Loire (37) ;
  • Val de Tours : de la commune de Montlouis-sur-Loire à la commune de Berthenay côté Loire et de la commune de Montlouis-sur-Loire à la commune de Villandry côté Cher.

Le projet :

Les étapes du projet :

  • Définition et implantation d’un canevas polygonal
  • Acquisitions de cartographie dynamique
  • Calculs de trajectographie, production d’images et nuages de points 3D colorisés et géoréférencés
  • Vectorisation du plan topographique au 1/100e à partir des données d’acquisition
  • Contrôle terrain et compléments par acquisitions complémentaires de nuages de points et méthodes topographiques traditionnelles sur l’ensemble du linéaire, afin de garantir précision et exhaustivité des livrables
  • Intégration dans le plan de données réseaux : détection et DT-DICT
  • Mise en forme des livrables selon le cahier des charges établi par la DREAL CVL
  • Archivage des données livrées

Matériels utilisés :

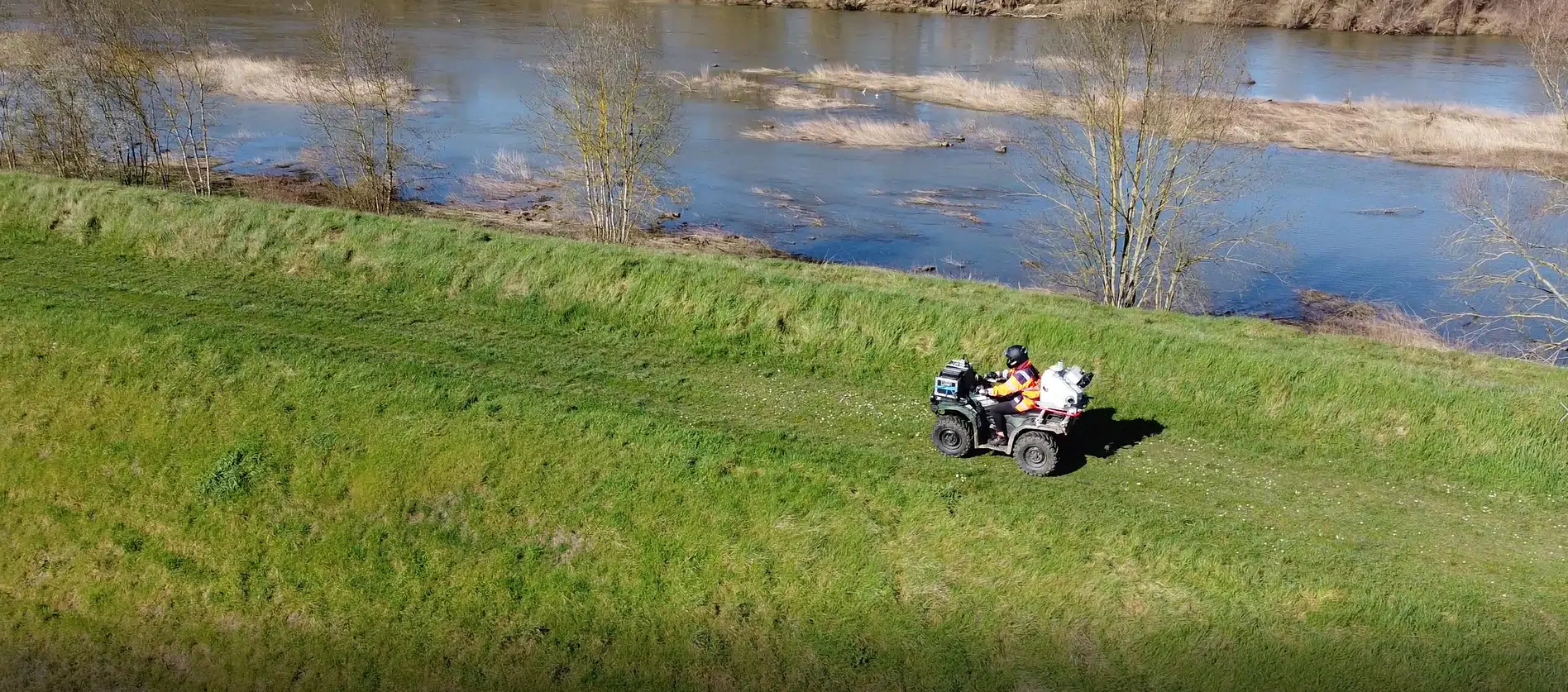

  • Système de cartographie mobile Leica Pegasus :Two (vecteurs d’acquisition : véhicule et quad)
  • Stations totales
  • Récepteurs GNSS
  • Niveaux de précision

Les livrables proposés :

  • Plan topographique 1/100e (.dwg et .pdf)
  • Plan topographique SIG - Base de données géographiques (.shp)
  • Canevas polygonal (1 cm en tolérance planimétrique (en position relative), 5 mm en tolérance altimétrique)
  • Profils en long (pieds et crête de digues) (.dwg et .pdf)
  • Profils en travers (.dwg et .pdf) tous les 25m
