Contexte

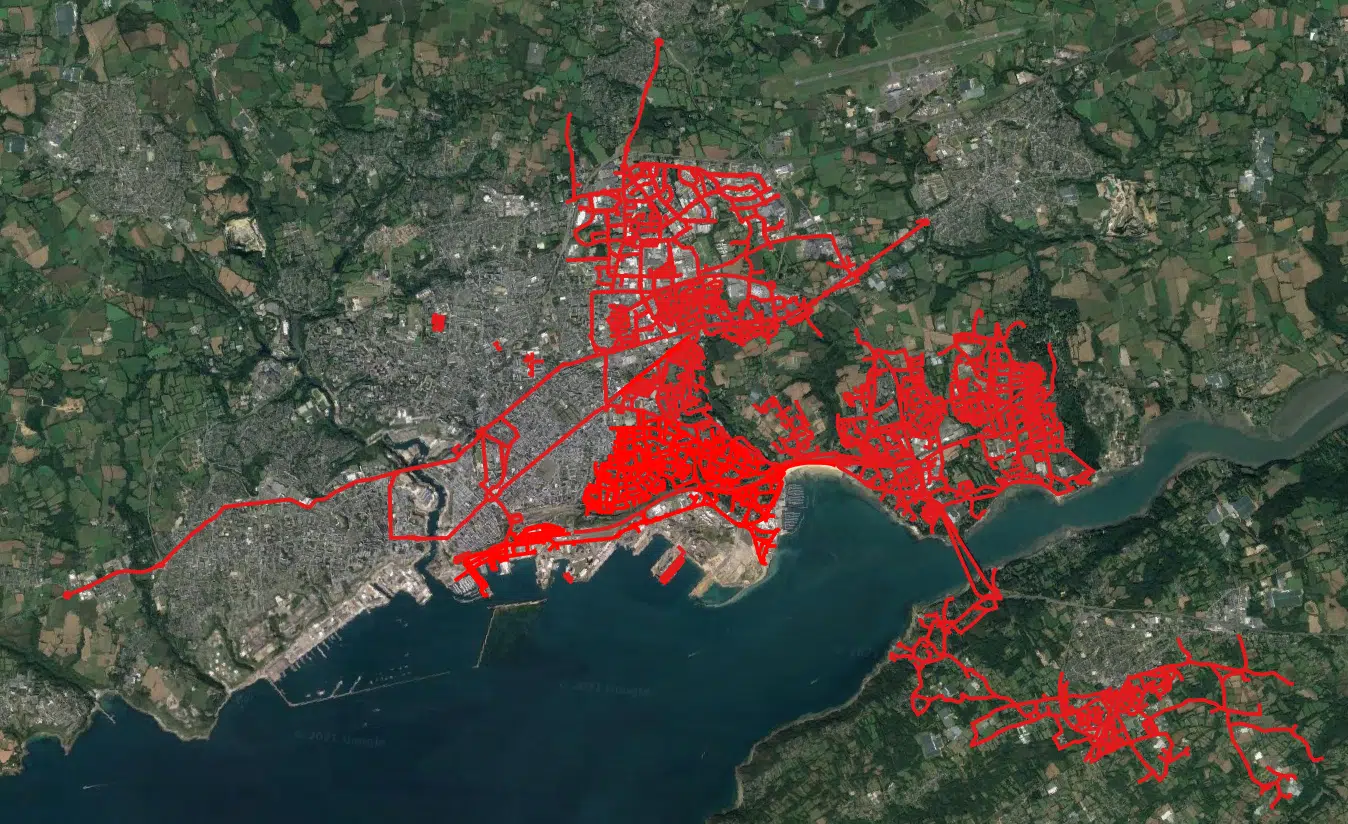

Dans le cadre de la réforme « Anti-endommagement des réseaux », Brest métropole a souhaité constituer un fond de plan topographique homogène sur l’ensemble de son territoire, celui-ci s’étendant sur 8 communes pour un filaire de voies d’environ 1 000 km. Le Référentiel Topographique Simplifié, d’une précision planimétrique de 5 cm et altimétrique de 3 cm, est ainsi constitué d’éléments pérennes de la voirie facilitant le repérage des réseaux.

Il permettra une gestion optimisée et durable des données topographiques, en apportant un support à tous les projets et réflexions d’aménagement du territoire de la métropole, en facilitant les échanges entre les différents acteurs, et en s’assurant de la bonne gestion du domaine public de l’agglomération.

Le projet :

Les étapes du projet :

  • Définition et implantation d’un canevas polygonal
  • Acquisitions de cartographie dynamique
  • Calculs de trajectographie, production d’images et nuages de points 3D colorisés et images géoréférencés
  • Vectorisation du Plan de Corps de Rue Simplifié à partir des données d’acquisition
  • Intégration dans le plan des données réseaux mises à disposition par Brest métropole
  • Contrôle terrain et compléments par acquisitions complémentaires de nuages de points et méthodes topographiques traditionnelles sur l’ensemble du linéaire, afin de garantir précision et exhaustivité des livrables
  • Mise en forme des livrables selon la charte PCRS - RTS Brest métropole
  • Archivage des données livrées

Matériels utilisés :

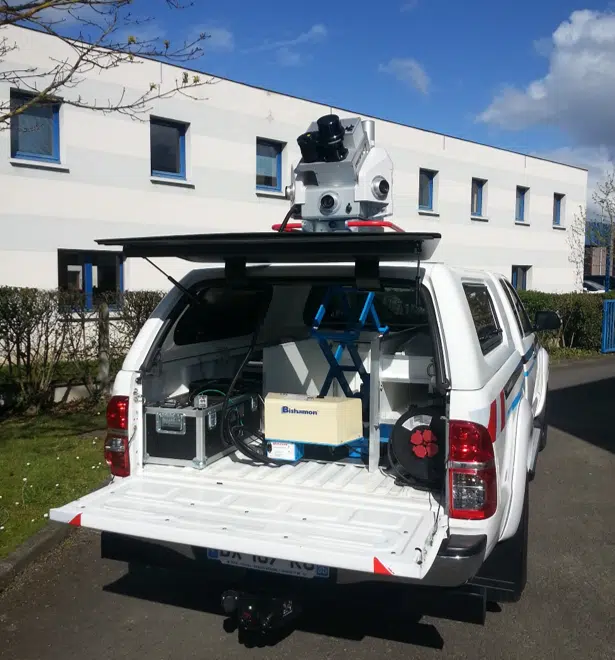

  • Système de cartographie mobile Leica Pegasus :Two (vecteurs d’acquisition : véhicule et quad)
  • Stations totales
  • Récepteurs GNSS

Les livrables proposés :

  • Plan topographique (.dwg) (Précisions absolues : XY = 5 cm ; Z = 3 cm)
  • Plan topographique SIG - Base de données géographiques (.gdb) (Précisions absolues : XY = 5 cm ; Z = 3 cm)
  • Nuage de points 3D colorisé (.las) (Précisions absolues : XY = 5 cm ; Z = 3 cm)
  • Images géoréférencées (.jpg)
  • Canevas polygonal (Précisions absolues : XY = 3 cm ; Z = 1 cm)
  • Fiches de stations
  • Rapport technique d’exécution
  • Métadonnées
